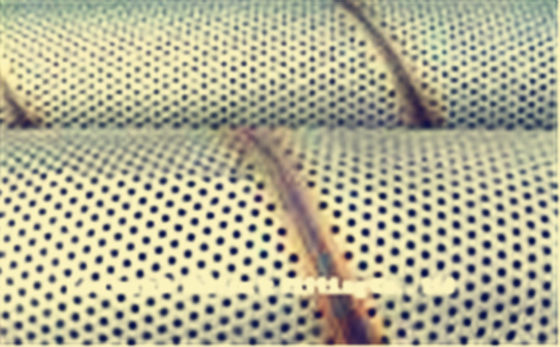

316L διατρυπημένος ανοξείδωτο σωλήνας μετάλλων για τη δύναμη σωληνώσεων και διακοσμητικός
Έχουμε την πλούσια εμπειρία στη διατρυπημένη κατασκευή σωλήνων και ξέρουμε
διατρυπημένοι σωλήνες από τα υλικά, επεξεργασία, συγκόλληση, ειδική μεταχείριση στις αιτήσεις του.
Περιγραφή:
Aka: Διατρυπημένοι σπείρα σωλήνας/σωλήνας, κεντρικός σωλήνας για το στοιχείο φίλτρων
Υλικό: Ss304/304L/316/316L ανοξείδωτο, ήπιος χάλυβας, αργίλιο, χαλκός, Monel, Hastelloy, Inconel, τιτάνιο, κ.λπ.
Διάμετρος τρυπών: Διάφορος για να καλύψει τις διαφορετικές απαιτήσεις για τη δύναμη και τη διήθηση σωληνώσεων
Διάμετρος σωλήνων: 1/4 " “- 12” “(6,35 ~ 304.8mm)
Πάχος τοίχων: 0.5~2.5mm (τα ειδικά μεγέθη μπορούν να προσαρμοστούν)
Μήκος: Προσαρμοσμένος
Τελειώστε:
Ακριβές κύλισμα: Οι σφιχτές ανοχές λαβής ή βελτιώνουν την εμφάνιση και ενάντια στην υψηλή εξωτερική πίεση Επίστρωση:
Αποτρέψτε από τη διάβρωση για τον ήπιο χάλυβα/το χάλυβα άνθρακα
Λαδώνοντας, αφαιρέστε το λίπος, τρίστε το φύσημα, το όξινο πάστωμα και την επεξεργασία παθητικότητας
Ηλεκτρο στιλβωτική ουσία στους σωλήνες ανοξείδωτου
Ντυμένος από το PVC, εποξικό και πολλά άλλα σύμφωνα με τις απαιτήσεις.
Χρήσεις:
(1) προστατευτικό μανίκι για τις οθόνες ελέγχου άμμου
(2) πυρήνας υποστήριξης για τους διηθητήρες
(3) διηθητήρες αναρρόφησης Purolator
(4) ακουστική ύγρανση
(5) διατρυπημένοι σωλήνες για την πετρελαιοπηγή
(6) σωλήνες εξάτμισης, σωλήνας κασκόλ
(7) διήθηση/σωλήνες χωρισμού (π.χ. κεντρικός σωλήνας για τον αέρα, πετρέλαιο, καύσιμα, φίλτρα αερίου)
(8) διακοσμητικά στοιχεία
(9) αέριο/υγρό/ελαφριά διάχυση ατμού
(10) δομικά μέλη
(11) προστασία της EMI
(12) φρουρές ασφάλειας
(13) σχάρες ή περιποίηση
Σημείωση: το δείγμα και οι ειδικές προδιαγραφές είναι διαθέσιμα με το αίτημά σας!

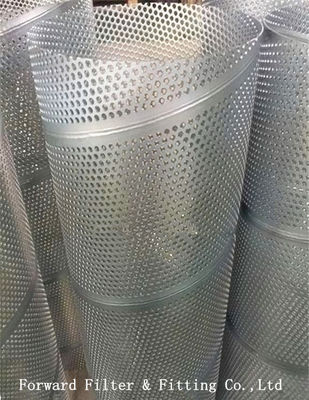

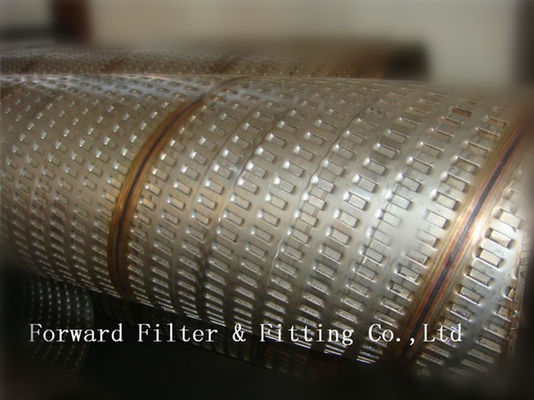

Η δύναμη του σπειροειδούς ενωμένου στενά σωλήνα είναι γενικά υψηλότερη από τον ευθύ ενωμένο στενά ραφή σωλήνα. Η μεγαλύτερη διάμετρος μπορεί να παραχθεί από το στενό Μαύρο με τη σπειροειδή ραφή συγκόλλησης. Μπορούμε επίσης να το παραγάγουμε με τη διαφορετική διάμετρο σωλήνων χρησιμοποιώντας το ίδιο πλάτος του Μαύρου. Αλλά έναντι του ίδιου μήκους του ευθύ ενωμένου στενά ραφή σωλήνα, το μήκος της γραμμής συγκόλλησης αύξησε 30-100%, και η ταχύτητα παραγωγής είναι χαμηλή. Επομένως, σχετικά ο ενωμένος στενά σωλήνας μικρών διαμέτρων είναι υιοθετεί συνήθως τον ευθύ ενωμένο στενά ραφή σωλήνα, οι ενωμένοι στενά σωλήνες μεγαλύτερων διαμέτρων είναι συνήθως σπειροειδής ενωμένος στενά σωλήνας.
Βασική προδιαγραφή:
(1) διάμετρος και πάχος τοίχων:
|
Διάμετρος σωλήνων
ίντσα
|
Πάχος (GA)
|
24
|
22
|
20
|
19
|
18
|
16
|
14
|
13
|
12
|
11
|
|
ίντσα
|
0,024
|
0,030
|
0,036
|
0,042
|
0,048
|
0,060
|
0,075
|
0,090
|
0,105
|
0,120
|
|
χιλ.
|
0,61
|
0,76
|
0,91
|
1.06
|
1.21
|
1.52
|
1.90
|
2.28
|
2.66
|
3.04
|
|
11/16 - 1-1/8
|
17.5 - 28,5
|
|
|
|
|
|
|
|
|
|
|
|
1-1/16 - 1-1/4
|
27.0 - 31,7
|
|
|
|
|
|
|
|
|
|
|
|
1-5/16 - 1-3/4
|
33.3 – 44,5
|
|
|
|
|
|
|
|
|
|
|
|
1-13/16 - 2-1/4
|
46.0 – 57,2
|
|
|
|
|
Για
|
Σπείρα
|
Συνδεδεμένος
|
Σωλήνες
|
|
|
|
2-5/16 - 2-5/8
|
58.7 - 66,7
|
|
|
|
|
|
|
|
|
|
|
|
2-11/16 - 2-7/8
|
68.3 - 73,0
|
|
|
|
|
|
|
|
|
|
|
|
2-15/16 - 3-1/2
|
74.6 - 88,9
|
|
|
|
|
|
|
|
|
|
|
|
3-9/16 - 4-1/2
|
90.5 - 114,3
|
|
|
|
|
|
|
|
|
|
|
|
4-9/16 - 5-1/2
|
115.9 - 139,7
|
|
|
|
|
|
|
|
|
|
|
|
5-9/16 - 8-1/2
|
141.3 - 215,9
|
|
|
|
|
|
|
|
|
|
|
* Η μπλε περιοχή παρουσιάζει τη διαθεσιμότητα για τη σπείρα - συνδεδεμένη/που ενώνεται στενά σωλήνες.
(2) ανοχές:
|
Στοιχείο
|
Μονάδα
|
Σειρά διαμέτρων των σωλήνων
|
|
Ίντσα
|
<1> |
≥1.5~<2>
|
≥2.5~<4>
|
≥4.0~<6>
|
≥6.0
|
|
χιλ.
|
<38> |
≥38.1~<63>
|
≥63.5~<101>
|
≥101.6~<152>
|
≥152.4
|
|
Ανοχή διαμέτρων
|
Ίντσα
|
±0.010
|
±0.010
|
±0.014
|
±0.016
|
±0.020
|
|
χιλ.
|
±0.25
|
±0.25
|
±0.35
|
±0.40
|
±0.51
|
|
Στρογγυλάδα
|
Ίντσα
|
0,008
|
0,008
|
0,012
|
0,016
|
0,02
|
|
χιλ.
|
0,2
|
0,2
|
0,3
|
0,4
|
0,51
|
|
Πάχος τοίχων
|
Ίντσα
|
±0.0008
|
±0.0008
|
±0.0008
|
±0.02
|
0,02
|
|
χιλ.
|
±0.02
|
±0.02
|
±0.02
|
±0.051
|
±0.051
|
|
Ευθύτητα των σωλήνων
|
Ίντσα/πόδι
|
0,012
|
0,012
|
0,015
|
0,018
|
0,018
|
|
mm/meter
|
1
|
1
|
1.25
|
1.5
|
1.5
|
|
Ενωμένη στενά ραφή
|
Ίντσα
|
0,008
|
0,008
|
0,012
|
0,012
|
0,012
|
|
χιλ.
|
0,2
|
0,2
|
0,3
|
0,3
|
0,3
|
|
Ανοχή μήκους
|
Ίντσα
|
0,02
|
0,02
|
0,02
|
0,03
|
0,04
|
|
χιλ.
|
0,51
|
0,51
|
0,51
|
0,76
|
1
|
|
Παράλληλος τελών
|
Ίντσα
|
0,008
|
0,01
|
0,014
|
0,02
|
0,032
|
|
χιλ.
|
0,2
|
0,25
|
0,35
|
0,51
|
0,81
|
Σημείωση: Οι ειδικές προδιαγραφές μπορούν να προσαρμοστούν!
